In den Grenztruppen der DDR wurde Mitte der 80er Jahre begonnen die Funkausrüstung auf modernere Funktechnik umzustellen. Die bislang verwendeten Geräte der R-Serie (R105/R109) wurde durch ein in der DDR entwickeltes Funksystem ersetzt. Die Wahl fiel auf die im RFT Funkwerk Köpenick hergestellten Funkgeräte der U700-Serie. Das U-700 Gerätesystem zeichnet sich durch die solide, robuste und kompakte Bauart sowie die Vielzahl der bedarfsgerechten Kombinationsmöglichkeiten aus. Geräte dieser Serie fanden ein weites Einsatzfeld, nicht nur bei den bewaffneten Organen (NVA, GT, VP...),sondern auch im zivilen Bereich.

Die ersetzten Geräte der R-Serie wurden teilweise noch mitgeführt bzw. weiter in einsatzbereitem Zustand gehalten. Man wollte im "Ernstfall" die Kommunikation mit Einheiten der NVA, die diese Geräte weiter verwendeten, nicht gefährden. Das erklärt auch, weshalb die Gerätehalterung für das R126 und R105/109 weiter im KFZ belassen bzw. verbaut wurden.

U700-Kompaktstation

Sende- Empfangsteil UFS772 und Bedienteil UBS70

Bei den Grenztruppen der DDR wurden Geräte im 70cm-Band(Frequenzbereich 440-470MHz)im Betriebsverfahren Simplex, Semiduplex und Duplex genutzt. In den Funknetzen der Grenzsicherung wurden UFZ772 (stationär), UFS772 und UFT771 (mobil) im Betriebsverfahren Simplex eingesetzt. Die UFZ772 dienten als stationäre Hauptfunkstellen. Funkgeräte UFS772 und Handfunkgeräte UFT771 waren mobile Unterfunkstellen. Die UFS772 waren in Kfz und Booten verbaut, die Handfunkgeräte UFT771 führten die Posten mit sich. In den KFZ der Führungskräfte wurden UFS772 auch als doublierende bzw. zeitweilige Hauptfunkstelle betrieben.

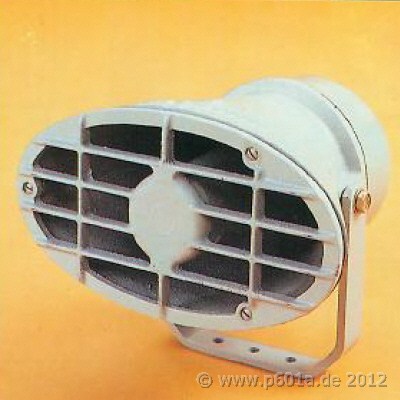

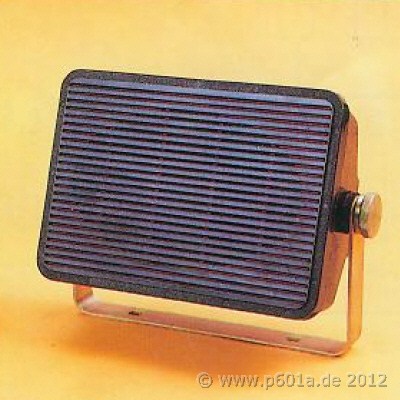

In nachfolgender Grafik ist der schematische Aufbau einer mobilen Funkstation mit einer Sendeleistung von 10W im abgesetzten Betrieb dargestellt. Der Einbau eines Fahrzeuglautsprechers UL7-1 ist optional möglich, wurde jedoch bei KFZ der Grenztruppen meist nicht verbaut.

schematischer Aufbau einer mobilen Kompaktstation im 70cm-Band

Bei der KFZ-Montage wurde das Sende- / Empfangsteil getrennt vom Bedienteil untergebracht. Man spricht dabei vom "abgesetzten Betrieb".
Bedienteil und Handapparat im Armaturenbrett S/E-Gerät UFS772 unter dem Beifahrersitz Das Sende-/Empfangsteil wurde unter dem Beifahrersitz und das Bedienteil im Handschuhfach verbaut. Die Verbindung beider Teile wird durch ein Adapterkabel (2x19x0,25) hergestellt. Über das Adapterkabel erfolgt auch die Spannungsversorgung des Bedienteils. In der Regel wurde eine U700-Gerätekombination bestehend aus einem Sende-/Empfangsteil UFS772 und einem Bedienteil UBS70B10 mit Handapparat UML7-4 verbaut. In den folgenden Abschnitten werden 2 mögliche Einbauvarianten beschrieben. Variante eins ist der Festverbau des S/E-Gerätes mittels Montagesatz "B", Variante zwei ist der Einbau mit der Wechselgerätehalterung Montagesatz "C" die eine schnelle Entnahme des S/E-Gerätes ermöglicht.

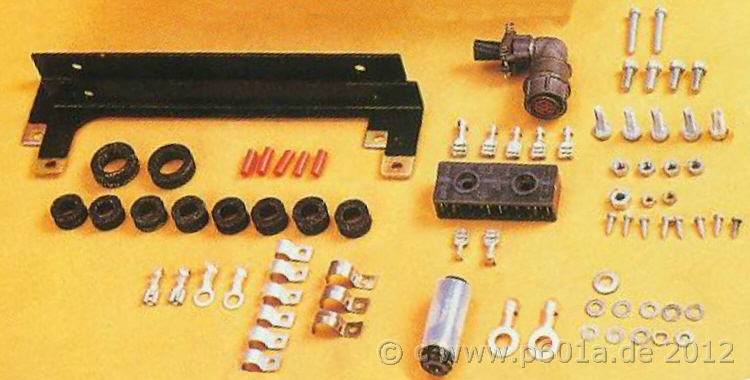

Bei KFZ der Grenztruppen wurden die U700 Funkgeräte UFS722 vorrangig festverbaut, das heißt sie wurden im KFZ fest verschraubt und waren dort permanent untergebracht. Zum Einbau wurde der RFT U700-Montagesatz "B" Haltewinkel und Anschlusskabel des S/E-Gerätes verwendet. Im Montagesatz sind alle zum Einbau und elektrischen Anschlusses der S/E-Einheit notwendigen Bauteile (außer Kabelmaterial) enthalten. Siehe auch weiter unten "U700 Zubehör und Montagesätze".

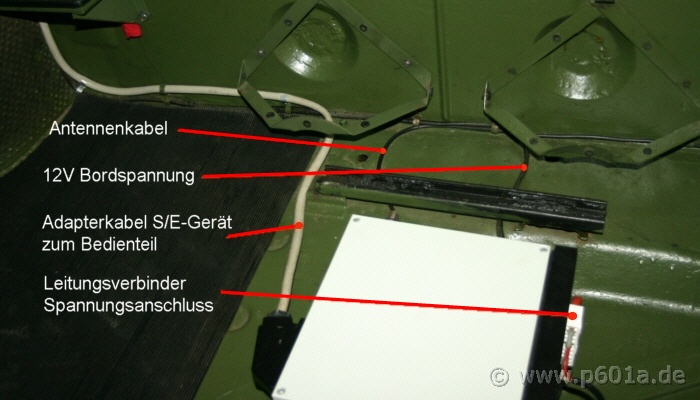

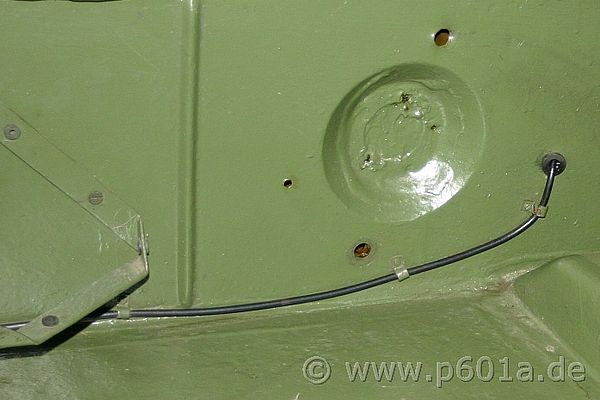

Das U700 Funksystem wird über das 12V-Bordnetz gespeist. Dazu wird eine Kabelverbindung von der Starterbatterie zu einem am Fahrzeugboden befestigtem Leitungsverbinder verlegt. An dem Leitungsverbinder wird der Anschlussstecker des S/E-Gerätes angeschlossen. Im unteren linken Bild ist der 12V-Spannungsanschluss (rotes Kabel) inkl. Sicherungshülse im Motorraum zu sehen. Im rechten Bild ist das verlegte Antennenkabel abgebildet. Es wird in die Seitenwand und dann weiter zwischen Rand- und Verdeckkasten zur Fahrzeugrückwand geführt. 12V Anschlusskabel im Motorraum Verlegung Antennenkabel rechte Fahrzeugseite

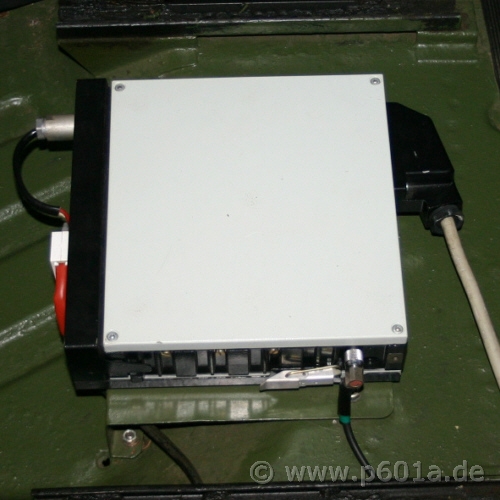

Zum Höhenausgleich des Fahrzeugbodens (Fußmulde im Fond) sind zwei Stützbleche die hinten unter die Haltewinkeln des S/E-Gerätes montiert werden notwendig. Diese sind im Montagesatz "B" nicht enthalten und müssen angefertigt werden. festverbautes und angeschlossenes S/E-Gerät unter dem Beifahrersitz

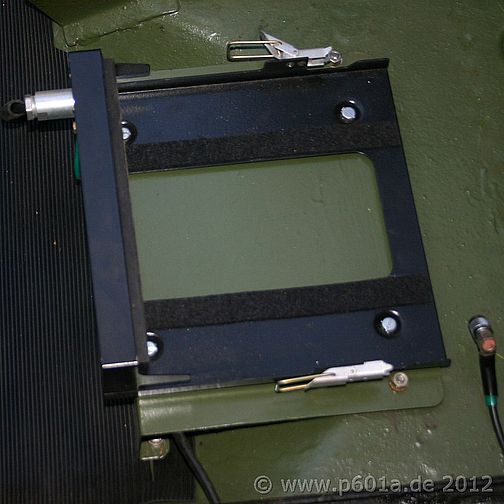

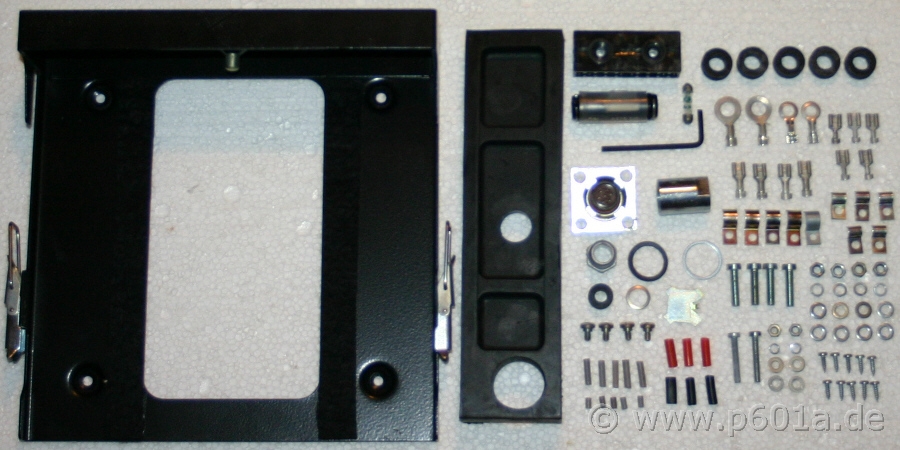

Der Montagesatz "C" ist eine Gerätehalterung mit Schnellverschlüssen. Diese Halterung ermöglicht den schnellen Aus- und Einbau der S/E-Einheit. Es muss nur das Antennen- und Adapterkabel zum Bedienteil gelöst werden, dann kann die S/E-Einheit aus der Halterung genommen werden. Diese Einbauvariante wurde vorrangig im zivilen Bereich verwand, da KFZ gegebenen Falls nicht permanent genutzt wurden und so auch Diebstahl vorgebeugt werden konnte. Sie kam jedoch auch bei der Volkspolizei, dem DRK und Feuerwehr zum Einsatz. Gerätehalterung "Montagesatz C" S/E-Gerät UFS772 in Gerätehalterung "C" Beim Einbau der Gerätehalterung "C" im Trabant P601A muss ebenfalls wie beim Festverbau zum Höhenausgleich ein Unterbau erfolgen. Auch bei dieser Halterung ist dieser nicht enthalten und muss angefertigt werden.

Im Bild unten sind alle Anschlusskabel für das S/E-Gerät UFS772 und deren Verlegung dargestellt. Der Leitungsverbinder für den Spannungsanschluss ist dabei an der Rückseite der Gerätehalterung "C" angebracht. Anschlussleitungen des UFS772

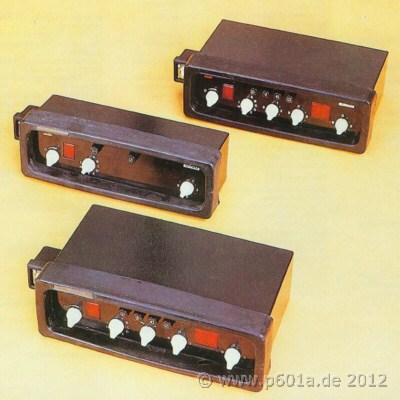

Im U700 Gerätesystem stehen verschiedene Bedienteile zur Verfügung. Bei den Grenztruppen wurden für den mobilen Einsatz größtenteils 10-Kanal Geräte UBS70B10 verwendet.

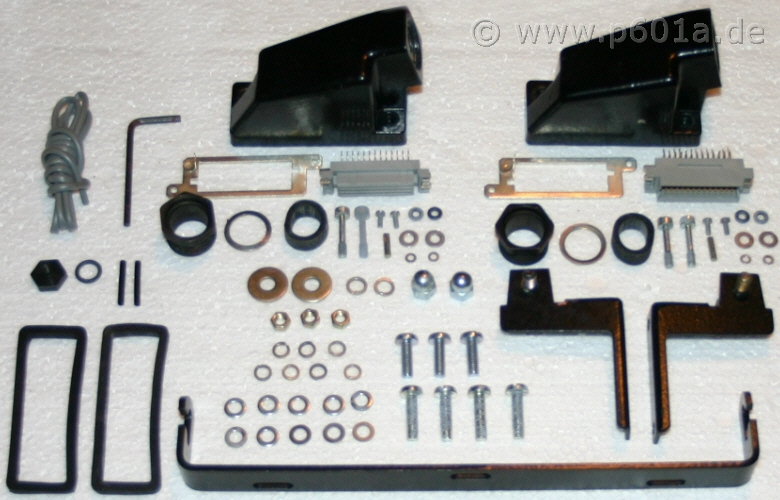

Das Bedienteil wurde über ein Adapterkabel mit der S/E-Einheit verbunden, worüber auch die Spannungsversorgung erfolgt. Zur Montage ist der U700-Montagesatz "A" notwendig.
Im Montagesatz sind alle Teile für die Befestigung des Bedienteils sowie auch zur Verbindung mit der S/E-Einheit vorhanden.(Adapterkabelstecker, ohne Kabelmaterial). Am Bedienteil besteht die Anschlussmöglichkeit eines Fahrzeuglautsprechers und eines Handapparates bzw. Faustmikrofons. Die Montage erfolgte in der Handschuhfachöffnung des Armaturenbrettes.

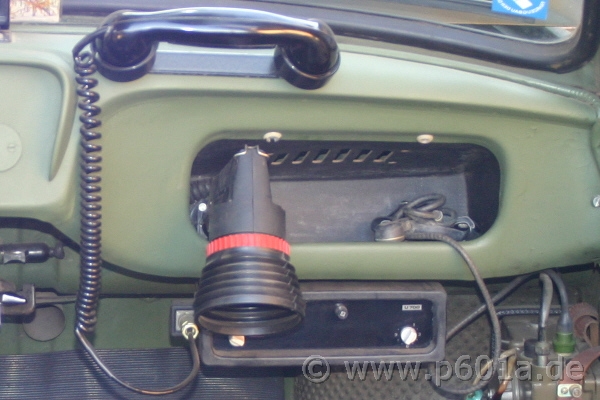

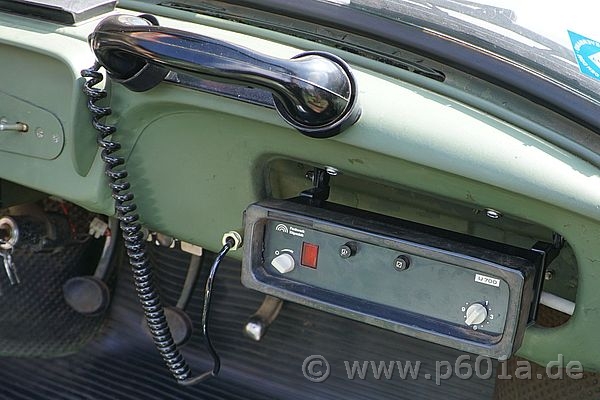

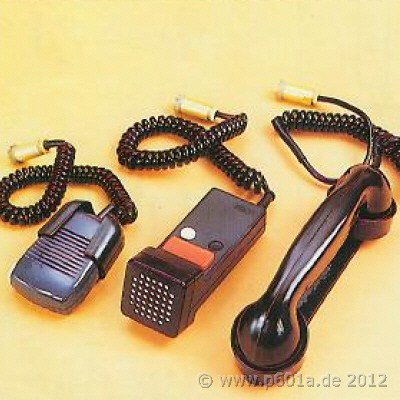

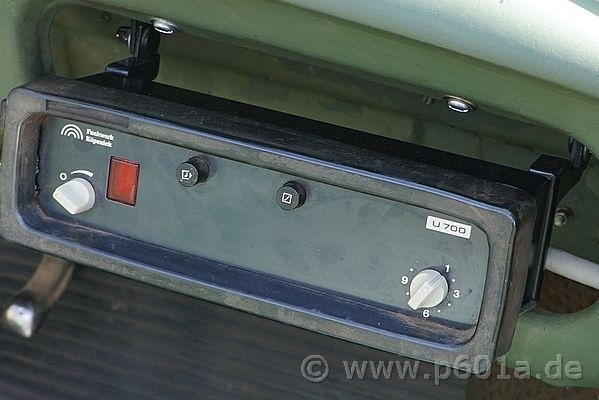

Bei den GT sind die Bedienteile in erster Linie in der Handschuhfachöffnung verbaut worden. Hierzu wurde das Handschuhfach komplett entfernt und ein Halteblech eingesetzt. Die Befestigung des Haltebleches erfolgt an der Oberseite der Handschuhfachöffnung und an der Motorraumwand. Bedienteil und Handapparat im Armaturenbrett Befestigung im Handschuhfach Auf dem Armaturenbrett oberhalb des Handschuhfaches fand der Handapparat UML7-4 seinen Platz. Der Anschluss des Handapparates erfolgt an der vorderen Lautsprecherbuchse des UBS70.

Alternativ zur Bedienteilmontage im Handschuhfach kann es auch unterhalb an der Motorraumwand befestigt werden. Vorteil ist das das Handschuhfach erhalten und nutzbar bleibt. Dies ist ein nicht unerheblicher Vorteil, da im Trabant Kübel Stauraum und Ablagemöglichkeiten rar sind. Diese Variante wird oft von Oldtimerbesitzern bevorzugt.

Bedienteilmontage unterhalb des Handschuhfaches

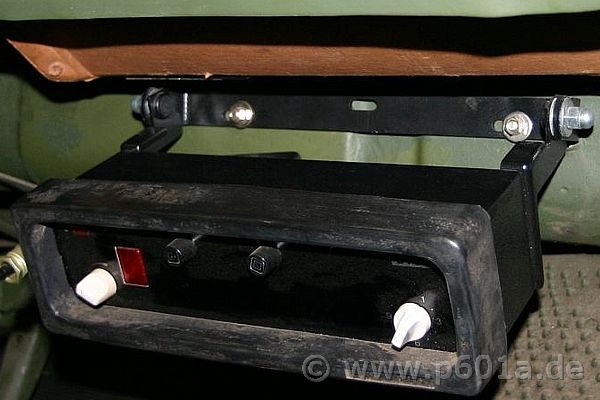

Bedienteilbefestigung unter dem Handschuhfach

Zum mobilem Betrieb der UHF-Funkanlage sind Fahrzeugantennen in Form von Stabantennen, Magnethaftantennen oder Spezialantenne mit Gegengewicht eingesetzt wurden.

Spezialantenne UAS774

Spezialantenne UAS775

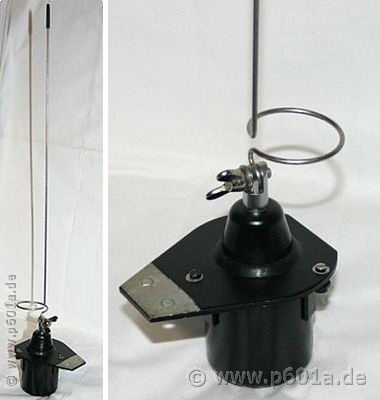

Bei den Grenztruppen sind Spezialantennen UAS774 bzw. UAS775 für Fahrzeuge mit geringem Gegengewicht (Stoffdach) eingesetzt wurden. Dies sind Spezialantennen für das 0,7m-Band im 440-470MHz Bereich. Die Spezialantenne UAS774 hat eine Gesamtlänge von 195 mm und 0dB Gewinn. Die am Trabant Kübel meist verbaute KFZ-Antenne war die UAS775 mit einer Gesamtlänge von 485 mm und 2dB Gewinn.

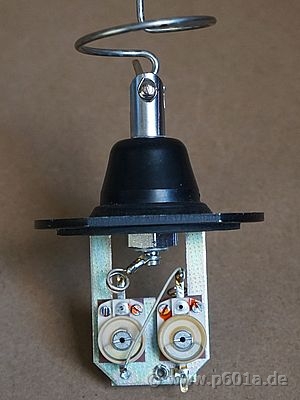

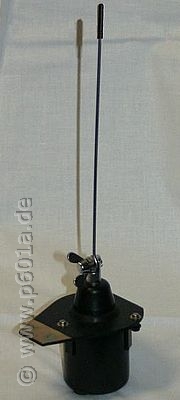

UAS775 Anpassungselektronik

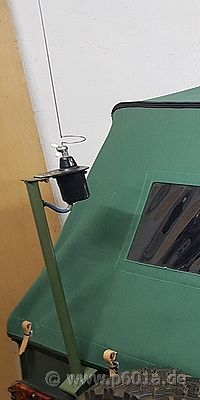

UAS775 am Trabant P601A

Diese Spezialantennen verfügen zur optimalen Anpassung ein Transformationsnetzwerk, das durch eine abnehmbare Haube geschützt ist. Um die Abstrahl- und Empfangsleistung der Antennen zu verbessern wurde ein ca. 50 cm langes Rohrstück an den Antennenhaltewinkel der nicht mehr verwendeten Kulikow-Antenne angebracht.

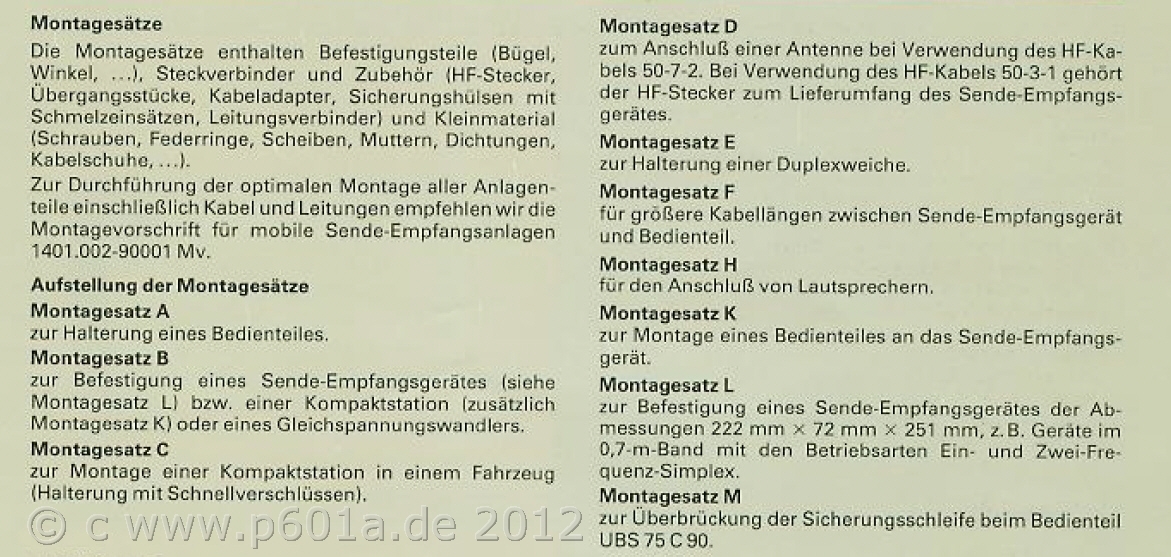

Das Zubehör für das VHF/UHF-Funkgerätesystem U700 ist sehr umfangreich. Hier alles aufzulisten ist fast nicht möglich. Ich beschränke mich daher nur auf die für den Einbau in KFZ relevanten Dinge. Da sind zuerst die Montagesätze. Hier eine Aufstellung der Montagesätze des U700-Systems.
